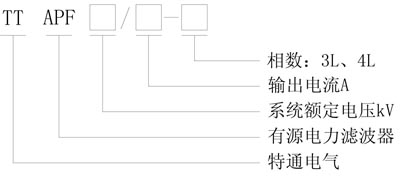

型號及參數說明
工作原理
TTAPF采用創新智能控制算法，通過空間矢量調制技術，產生與系統諧波分量大小相等、方向相反的補償電流注入配電網中，達到治理諧波改善電能質量的目的。
同時內置了無功補償和三相不平衡補償?shù)亩喾N功能，在濾除諧波的同時，可進行無功補償和消除負載不平衡現象。
主回路由電抗器、交流濾波電容、直流儲能電容器、基于IGBT模塊組成的變流器單元、緩沖和吸收電路組成。
技術參數及特點:
·補償方式：具有全濾波、全無功補償、濾波+無功補償、諧波+無功補償+三相不平衡補償?shù)裙ぷ髂Ｊ?，可自行設定；
·濾波能力：>97% ；
·濾波范圍：可同時濾除2～50次諧波；
·有效響應時間：瞬時響應< 300us，完全響應<10ms；
·有源濾波器自身的高頻載波不能回饋到電網，對其它系統和設備沒有干擾；
·有源濾波器對A、B、C三相能分別補償,具有恢復三相電壓平衡的功能；
·有源濾波器自身功率損耗: <3%。
